之前分享過 用拆開機的方式改鐵卷門變成wifi遙控器,現在有進階改版,不用拆主機就可以改了。

下面文章是之前分享的改機方式

[起雞厝] 格來得鐵捲門改成手機wifi可以遙控,以後沒帶鑰匙也不用怕了。



因為接主機的時候有時候發生跳電,wifi遙控主機就會發生異常,所以我後來就決定把它改成接遙控器的方式。

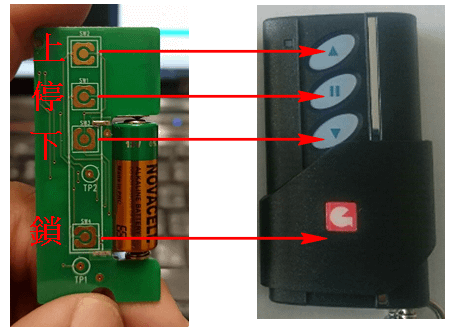

可以先看一下遙控器拆開後的對應




然後參考下面對應的方式,用錫銲槍跟焊錫把電線焊接上去。


焊接的過程中請注意幾點。

1.請先把電池拔下來再焊。焊完記得要接電池放回去。

2.焊接上去的都是銅金屬,不要焊到別的銅接點,ex最下方的共線位置,要小心不焊錫不要焊到ㄈ字的銅的地方,會導致接觸不良˙

3.我是用網路線去當傳輸線,你也可以去電子材料行買專門的線材。

4.先錫焊好之後再去接線比較保險。

5.另外他這個供電就用micro usb 供電,你可以拿多餘的收機充電線來插就可以了

基本上小心焊應該不會有太大問題。

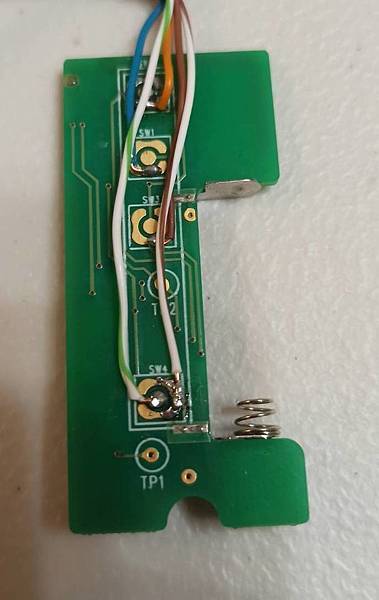

遙控器錫焊好大概就會像是這樣子






希望大家都能改機成功



鐵捲門測試影片: https://youtu.be/z4WYRY3trMc

鐵捲門測試影片文章: [起雞厝] 格來得改wifi 手機遙控測試影片

燈改成手機控制: [起雞厝] 電燈怎麼改成用手機wifi 控制。

燈測試影片: https://youtu.be/6wfP-8SDSd0

測試wifi控制燈: [起雞厝] 電燈也自己把它改成手機遙控,真的不錯用。

不用拆機改鐵捲門手機遙控: [起雞厝] 格來得鐵捲門改成手機wifi遙控進階版,不用拆機且還可以把機器放在室內遙控
